2022/11/18
三态缓冲器又称三态驱动器，在汽车和工业领域常常用来做电平转换，以及增大MCU的驱动电流。近日，银河优越会(NOVOSENSE)宣布推出全新三态缓冲器---NCA82XX产品系列，可广泛适用于汽车电机驱动、OBC/DCDC、工业电机驱动、变频器、伺服、LED显示等场景。
NCA82XX在汽车和工业中的应用解读
银河优越会NCA82XX系列是一款8通道的三态缓冲器，可帮助提高面向总线的收发器、时钟驱动器等的驱动能力，并保证信号定时的准确性。该产品系列分为双电源和单电源供电的两个版本。其中，
- NCA8244和NCA8541为单电源供电的基础版本，分别具有双向传输和单向传输数据的功能，通常用于电机驱动，LED显示等场景
- NCA84245和NCA8T245为双电源供电的升级版本，可顺应客户系统应用升级和改版的需求，更灵活地帮助客户实现双边电压转化，有Level shift的功能

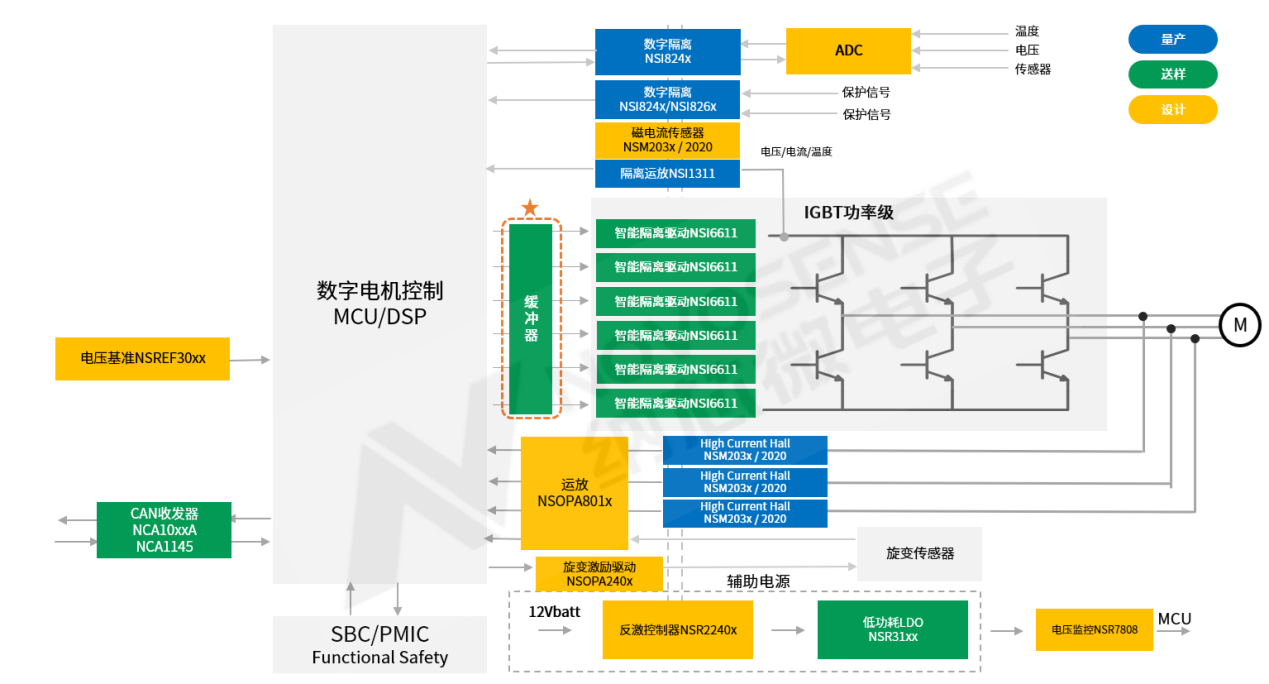

NCA82XX三态缓冲器在汽车主驱里的应用
NCA82XX缓冲器在工业伺服/变频器里的应用
NCA824x用于电平转换：如3.3V转5V来兼容驱动侧的CMOS电平；同时，可以用来增大MCU的I/O驱动能力
NCA82XX各类型号及参数详述
NCA8244
NCA8244/NCA8244L是一款八通道缓冲器/驱动器，用于提高面向总线端的收发器、时钟驱动器等的驱动能力以及确保信号时序的完整性。它在两个方向各提供四路传输通道，分别具有低电平使能的输出使能控制(/OE)。当/OE为低电平，NCA8244/NCA8244L将数据从输入端口A传输到输出端口Y。当/OE为高电平，输出端口处于高阻态。在上下电过程中，/OE应通过上拉电阻连接到VCC，以确保输出端口保持高阻态。NCA8244/NCA8244L可支持5.5V输入电压，每个通道支持最大24 mA电流驱动能力。所有未使用的输入端口必须保持在VCC或者GND状态，防止VCC过流。
主要性能
- 适用于汽车领域:
车规版本：NCA8244-Q1TSTR, NCA8244-Q1SWTR
- 输入兼容TTL电平
- 电源电压:
NCA8244: 4.5 v至5.5 v
NCA8244L: 1.65V至3.6V
- 支持5.5 V输入电压
- ESD：
3000V HBM
2000V CDM
- 工作温度:-40℃~125℃
- 符合ROHS标准的封装：TSSOP20, SOP20
NCA8T245
NCA8T245是一款8路缓冲器/驱动器，具有两个独立的供电电源，供电电压范围为1.65V ~ 5.5V。A端口电平参考VCCA, B端口电平参考VCCB，因此它支持1.8V, 2.5V, 3.3V和5.5V间的电平双向转换。NCA8T245主要用于两个数据总线之间的异步通信，提供一个方向控制端(DIR)用于控制数据的双向传输。当DIR为高电平，芯片由A端向B端传输数据;当DIR为低电平，由B端向A端传输数据。输出使能/OE电平跟随VCCA，低电平使能。当/OE为高电平，输出端处于高阻态。在上下电过程中，/OE应通过上拉电阻连接到VCCA，以确保输出端的高阻态。NCA8T245供电电压在4.5V ~ 5.5V时，最大能支持32mA驱动电流。所有未使用的输入端必须保持在VCC或GND，防止VCC过流。
主要性能
- 适用于汽车应用:NCA8T245-Q1TSXR
- 控制引脚电平参考VCCA
- 供电电压:1.65V~5.5V
- ESD：
4000V HBM
1000V CDM
- 工作温度:-40℃~125℃
- 符合ROHS标准封装：TSSOP24
NCA8541
NCA8541是一款8路缓冲器/驱动器，用于提高面向总线端的收发器、时钟驱动器等的驱动能力以及确保信号时序的完整性。它提供了8路传输通道，两个低电平使能的输出控制端(/OE)。当/OE1和/OE2都使能时，NCA8541将数据由A端传输到Y端。当其中一个/OE为高电平，输出端处于高阻态。在上下电过程中，/OE应通过上拉电阻连接到VCC，以确保输出端口的高阻态。NCA8541可支持5.5V输入电压，每个通道支持最大6mA电流驱动能力。所有未使用的输入端必须保持在VCC或GND，防止过流。
主要性能
- 适用于汽车领域:
NCA8541-Q1TSTR
- 输入兼容TTL电平
- 供电电压: 4.5V~5.5V
- 支持5.5V输入电压
- ESD：
3000V HBM
2000V CDM
- 工作温度:-40℃~125℃
- 符合ROHS标准的封装: TSSOP20
NCA84245
NCA84245是一款8路总线收发器，具有两个独立的供电电源。A端电平参考VCCA,供电电压范围4.5V~5.5V；B端电平参考VCCB，供电电压范围为2.7V~3.6V，支持两个电压范围的双向电平转换。NCA84245主要用于两个数据总线之间的异步通信，提供一个方向控制端(DIR)控制数据传输方向。当DIR为逻辑高，由A向B传输数据;当DIR为逻辑低，由B向A传输数据。输出使能/OE电平参考VCCA，低电平使能，当/OE为高电平，输出处于高阻态。在上下电过程中，/OE应通过上拉电阻连接到VCC，以确保输出端高阻态。NCA84245每个通道最大支持24mA电流驱动能力。所有未使用的输入必须保持在VCC或GND，以防止VCC过流。
主要性能
- 适用于汽车领域:
NCA84245-Q1TSXR
- 控制引脚电平参考VCCA
- 电源电压:
VCCA: 4.5V至5.5V
VCCB: 2.7V至3.6V
- ESD：
2000V HBM
1000V CDM
- 工作温度:-40℃~125℃
- 符合ROHS标准的封装：TSSOP24
免费送样
NCA82XX系列产品均可提供样品。如需申请样片或订购产品，可邮件至sales@ntgyll.com，或拨打0512-62601802-810。更多信息，请访问 www.ntgyll.com
